Tudja, mi a különbség a vektor és a raszter között? | Plotbase

A digitális tervezés világában a vektor és a raszter a képfeldolgozás két nagyon különböző technológián alapuló megközelítését jelenti. Úgyszólván külön világokat alkotnak, amelyek csak minimálisan érintkeznek egymással. Mindkettőnek megvannak az előnyei a vizualizációk meghatározott típusaihoz, amelyeket megkülönböztetett formátumú fájlokban tárolnak és osztanak meg, és célzott felhasználói alkalmazásokban szerkesztenek.

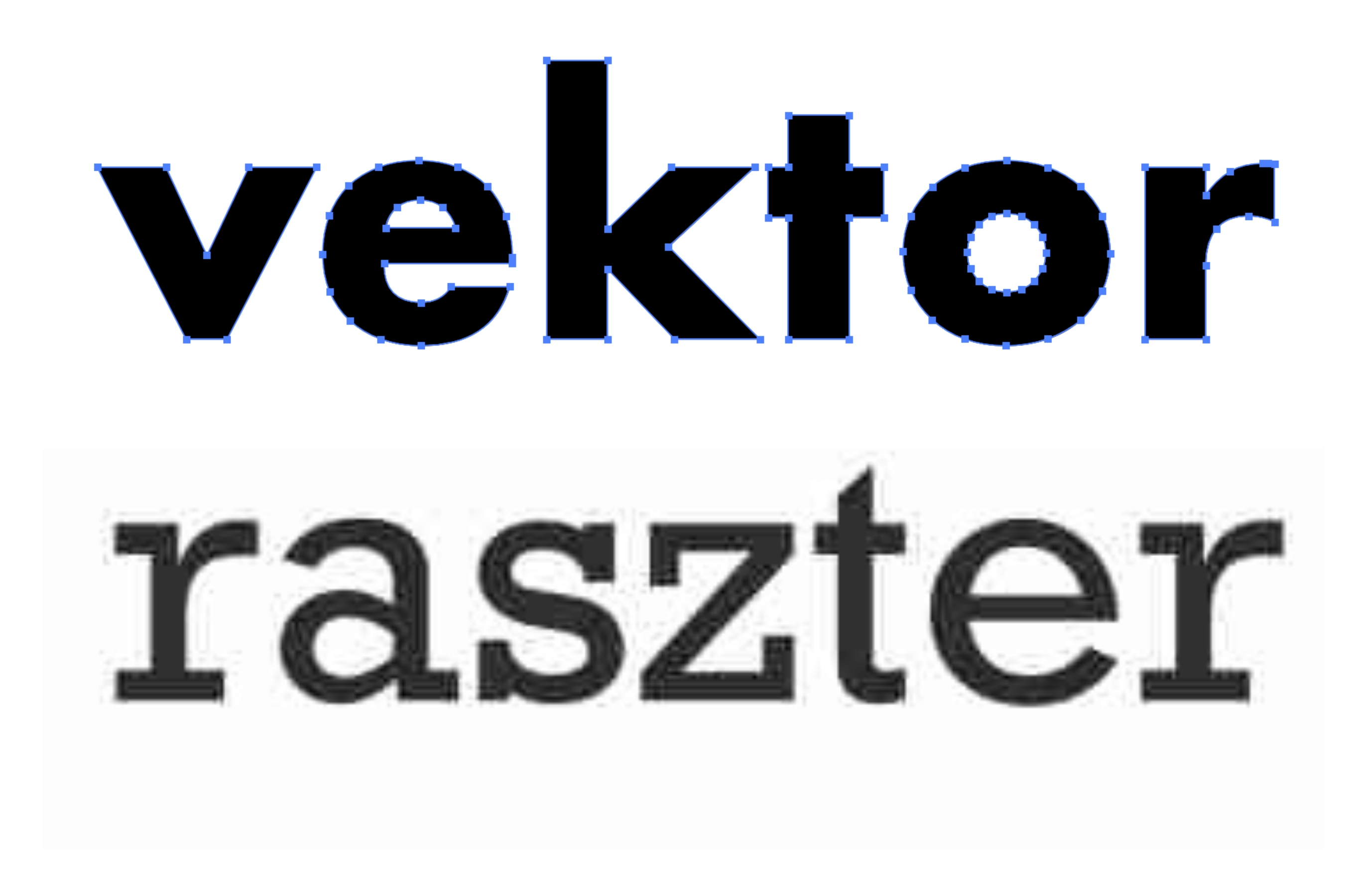

A raszteres képek pixelekből állnak. A pixel a legkisebb kijelzőelem egy adott eszköz kijelzőjén. Ha kellően ránagyít egy raszteres képre, sok kis színes négyzetet, azaz pixelt lát. Ha egészében nagyítja ki, akkor homályos vagy kissé elmosódott lesz. Ha „utólag" pixeleket tesz a képhez, az eredmény eltorzulhat.

A vektoros ábrázolás az egyes pontok (paths) közötti vonalak (nodes) matematikai számításán alapul. Az objektumok alakját a pontok helyzete, az összekötő vonal típusa és a szomszédos objektumok határozzák meg. Egy vektoros kép mindig ugyanúgy fog kinézni nagyításkor és kicsinyítéskor is, ezért jobban skálázható.

Mikor használjuk a rasztert

A raszter nagyszerű választás digitális fényképezéshez, szkennelt képekhez, de akkor is, ha valósághű textúrákat szeretne elérni, vagy ha nem akarja túlságosan korlátozni a kreativitását.

A raszter alapvető előnye, hogy minden egyes képpont a színek széles skálájának bármelyikét felveheti. A szomszédos képpontok árnyalatainak fokozatos, finom skálázásával a színek között sima átmenetek vagy szép színkeverékek hozhatók létre.

A nyomtatásnál azt is figyelembe kell venni, hogy a raszteres képek minőségromlás nélkül nem nagyíthatók. A következő két tényező különösen fontos:

• Képméretek pixelben (pl. 6824 x 2345),
• A nyomtató által igényelt pixelfelbontás, amelyet ppi (pixel per inch) vagy ppcm (pixel per centiméter) egységben adnak meg. A rokon dpi (dots-per-inch) kifejezés a pontok számát jelöli, amelyet a nyomtató kinyomtat, de a grafikus nem tudja ellenőrizni.

A papírra történő nyomtatás általában legalább 300 ppi-t, a textilre történő nyomtatás 240 ppi-t igényel,de a nagyméretű formátumoknál, például óriásplakátoknál ez ennél kevesebb is lehet.

Hogyan határozható meg a nyomtatáshoz szükséges kép mérete pixelben? Szorozza meg a nyomtatott kép kívánt méretét és a nyomtató ppi értékét. Ha például a nyomtató ppi-értéke 300, és a kép 12,7 cm (5 hüvelyk) széles, akkor a raszter 1500 képpont (5 x 300) széles legyen.

Ugyanígy azt is könnyen kiderítheti, hogy a meglévő raszteres képe milyen nyomtatásra alkalmas. Ha 1200 pixel széles, akkor ugyanezen a nyomtatón optimális minőségben egy 4 hüvelyk (1200/300) széles képet, azaz 10,16 cm-t nyomtathat.

Mit tervezzünk vektorként

A vektorgrafikák ideálisak illusztrációkhoz, logókhoz, műszaki rajzokhoz, CAD vagy 3D megjelenítésekhez. Jól alkalmazható speciális technikákkal, például gravírozással, maratással vagy lézeres égetéssel történő tervezéshez is.

Mivel felbontásfüggetlenek, a vektoros alakzatok (más néven objektumok) bármilyen méretben kinyomtathatók minőségromlás nélkül.

További előnye a könnyű színszerkesztés. Egy többszínű vektoros kép könnyen átalakítható például korlátozott színű grafikává, amelyet számos modern tervezési technika igényel.

A vektorokkal dolgozó alkalmazások lehetővé teszik, hogy a képet úgy nézze meg, ahogyan általában látja, de ezen túlmenően a csak a fő kontúrok szelektív előnézetének funkcióját is biztosítják. Ezek ismét fontosak bizonyos tervezési eljárásokhoz, mint például a gravírozás vagy a vágás. Fontos, hogy a körvonalak ne legyenek túl részletesek és bonyolultak, ugyanakkor hűen megőrizzék az összes lényeges kontúrvonalat.

A vektorizálás többféleképpen is megvalósítható:

• Teljesen automatikus átalakítás raszterből. Az eredmény egy olyan kép, amely nagyszámú kisebb vektoros objektumot tartalmaz, amelyek nagyjából a színes területeket reprodukálják. Bizonyos típusú nyomtatáshoz használható, de a kontúr alapú technikákhoz túl bonyolult.
• Vektoros illusztráció raszteres hatással. Ez egy kézi kontúrábrázolás, amely vektoros szoftverben készült, kiegészítve a felületek színezésével a raszterhatás funkcióval.
• 100%-os vektorgrafika. Egy ilyen kép nem tartalmaz semmilyen színkeveréket, de ideális a későbbi feldolgozáshoz a fent említett vektoros technikákkal.

Fájlformátumok

Raszter:

• A JPEG elsősorban jó tömörítése miatt népszerű formátum. Lehetővé teszi a kép részletességének és a fájlméretnek az egyensúlyát. A Jpeg kiválóan alkalmas a weboldalakra szánt fotókhoz - gyorsan betöltődnek, és nem tűnnek „pixelesnek”.


• A GIF-ek legfeljebb 256 RGB színűek, és minél kevesebb a színek száma, annál kisebb a teljes fájl. Olyan egyszerű webes grafikákhoz használják, amelyek néhány egyszerű színnel is beérik - ikonok, diagramok, gombok.


• PNG - gyakorlati szempontból jó tudni, hogy a jpeg formátumtól abban különbözik, hogy átlátszó hátteret tud beállítani. Ez különösen fontos lehet egy logó létrehozásakor. A png hátránya a fájlméret és a weboldal betöltési idejének növekedése.


• A TIFF egy olyan nagy mennyiségű adatot tartalmazó formátum, amely tömörítve is megőrzi a képminőséget, így ideális a nyomtatáshoz.


• PSD – a híres Adobe Photoshop szoftver natív formátuma, amely alkalmas a programban történő szerkesztésre és más tervezőkkel való megosztásra.

Vektor:

• Az EPS a legjobb választás a vektoros tervezéshez, hogy könnyen skálázható vagy nyomtatásra alkalmas legyen. Gyorsan és kényelmesen szerkeszthető, raszterré alakítható, és számos szoftverrel kompatibilis.


• Az SVG viszont egy vektoros szabvány a webes tervezéshez, és a W3C konzorcium ajánlja erre a célra. Támogatják az Inkscape, az Adobe Illustrator és a CorelDraw szoftverek.


• AI – a népszerű Adobe Illustrator szoftver formátuma. Ez az EPS egyik változata, hasonlóan széleskörű támogatással a speciális szoftvermegoldások részéről.


• PDF – ez a népszerű, platformfüggetlen dokumentumformátum nem kizárólag vektoros, de számos érdekes lehetőséget kínál.


• A DXF az Autodesk CAD-formátuma, amely kompatibilis más CAD-technológiát alkalmazó eszközökkel.

Egy valódi grafikai projekt létrehozásakor gyakori, hogy annak egyes részeit különböző formátumokban dolgozzák fel és tárolják. Mivel mindegyiknek megvan a maga előnye, ez a sokféleség hasznos. De a tervező olykor szembesül a konverzióval.

A vektorról raszterre történő konvertálás egyszerű és egyértelmű - a képet egyszerűen el kell menteni a raszteres formátumok egyikében. Ezáltal elveszíti a méretezhetőséget, ezért érdemes megtartani az eredeti vektoros fájlt is.

A fordított átalakítás - raszterről vektorra - sokkal bonyolultabb, és nincsenek egyszerű megoldások. A legcélszerűbb a kép kontúrjait követni. Sok múlik a raszteres sablon összetettségén, a használt szoftveren és a grafikus készségén.
